Wellshow威秀3D列印耗材 https://tw.wellshow3d.com Wellshow 3D Printer Filament 列印線材工廠 Tue, 09 Dec 2025 12:32:30 +0000 zh-TW hourly 1 https://wordpress.org/?v=6.9 https://tw.wellshow3d.com/wp-content/uploads/2023/09/cropped-wellshow-LOGO-01-32x32.png Wellshow威秀3D列印耗材 https://tw.wellshow3d.com 32 32 230952660 3D列印時常堵頭？卡料？ 這篇一次幫你搞定！ https://tw.wellshow3d.com/3d%e5%88%97%e5%8d%b0%e6%99%82%e5%b8%b8%e5%a0%b5%e9%a0%ad%ef%bc%9f%e5%8d%a1%e6%96%99%ef%bc%9f-%e9%80%99%e7%af%87%e4%b8%80%e6%ac%a1%e5%b9%ab%e4%bd%a0%e6%90%9e%e5%ae%9a%ef%bc%81/ Tue, 09 Dec 2025 12:23:30 +0000 https://www.wellshow3d.com/?p=12552
【問題排解】如何避免 3D 列印「堵頭」？
堵頭料、卡料、堵料 是所有玩家最不想遇到的狀況之一
其實，大部分的堵料問題，都可以透過 正確設定＋定期保養 來避免

以下整理 最常見的成因 與 解決方案
不論是新手還是專業玩家，都非常值得收藏！

溫度不對，太高或太低都會堵！

噴嘴溫度太低：
材料沒有完全融化 → 擠不出去or擠出不順 → 卡料
常見於：
1. PLA / PETG 設低溫 or 設定運動模式時
2. 熱端保溫套沒有確實安裝，造成溫度波動
3. 材料含水率高而變難擠出

噴嘴溫度太高：
長時間高溫會使材料焦化，形成 焦料碳化堆積 → 塞住噴嘴

✅ 建議
依材料調整正確的溫度 or 使用官方建議溫度
增加列印速度時，可提高 5～10 度增強穩定
避免空燒 or 待料太久

熱端磨損、震動鬆脫，導致擠出機壓力異常

常見問題：
熱端磨損／變形 → 材料路徑不順
PTFE 管磨損或老化 → 材料路徑不順
擠出機齒輪咬合不良 → 無法穩定推料
齒輪壓力太大 → 線材被「咬扁」卡死

✅ 建議
定期檢查擠出機/齒輪是否鬆動
定期更換PTFE 管及其他管路
熱端、風扇、齒輪至少每 1～2 個月清潔/保養一次
若使用碳纖／玻纖材料，需用硬化鋼噴嘴減輕磨損

冷卻散熱不足 → 熱堆積

許多堵料問題，其實不是噴嘴造成，而是 散熱區太熱所導致。
熱量回傳 → 線材提早軟化 → 卡在擠出機齒輪

常見於：
1. 散熱風扇壞掉 / 轉速不足
2. 散熱片塞灰塵
3. 長時間高溫列印（例如 PLA 但箱內溫度太高）
4. 熱床溫度過高導致機台整體溫度上升

✅ 建議
確保散熱風扇正常運作，必要時更換
確保機台周圍保持通風
不要將機台放在高溫密閉空間
列印 ASA/ABS 時封箱是必要，但封箱列印 PLA/PETG 過熱反而更容易堵料

【補充】4 種很多人忽略，但超常見導致堵料的「隱性因素」

① 材料含水率過高
吸濕材料的汽化會干擾擠出
➡ 建議材料保持乾燥，若發出「劈啪聲」就該烘乾

② 回抽設定不當
抽得太多、太快、太頻繁 → 熱端負壓吸入半融化材料、齒輪重複磨損同一段線材。
➡ 建議依各材料調整，不要套用萬用參數

③ 最大體積設定過高、材料黏稠度較高
推太快、溫度不夠 → 材料未融化完全
➡ 建議高速度列印仍要增加噴嘴溫度

④ 線材表面不乾淨
灰塵、異物附著 → 卡在喉管 → 燒焦 → 堵頭
➡ 用海綿夾清潔線材非常有效

做到以上 7 點，90% 的堵料都能避免，趕快收藏或轉發，以免下次找不到喔！

]]> 12552 為什麼我們堅持只用 100% 美國 NatureWorks PLA 原料？ https://tw.wellshow3d.com/%e7%82%ba%e4%bb%80%e9%ba%bc%e6%88%91%e5%80%91%e5%a0%85%e6%8c%81%e5%8f%aa%e7%94%a8-100-%e7%be%8e%e5%9c%8b-natureworks-pla-%e5%8e%9f%e6%96%99%ef%bc%9f/ Tue, 02 Dec 2025 00:09:26 +0000 https://www.wellshow3d.com/?p=12541

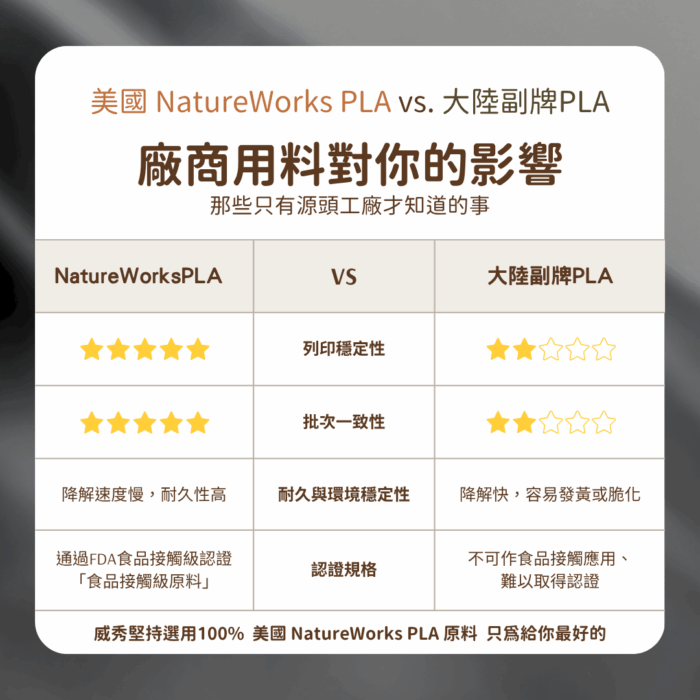

為什麼我們堅持只用 100% 美國 NatureWorks PLA 原料？

「看起來一樣的PLA」其實差很多。
有些廠商為了壓低成本，會混入 大陸製副牌料，雖然能降低價格，但列印體驗與成品質感往往也隨之下降。
威秀選擇不走捷徑 堅持只使用 美國 NatureWorks™ 原料 ——全球公認的高純度食品接觸級PLA。

廠商用料，會直接影響你手中的作品

副牌料雖然外觀相似，但原料不穩定、純度低
可能造成線徑不均、氣泡多、顏色不一致、甚至出現使用壽命減短的問題。
威秀採用經過認證且穩定來源的NatureWorks原料，從出廠就確保一致性與穩定性。

原料來源與純度，決定穩定度與安全性

NatureWorks PLA 原料 符合食品接觸級標準（FDA認證）
具備高純度、高穩定、低氣味與可追溯的來源。
副牌料則來源不明，常混入再生或回收PLA不僅容易老化變脆，也可能含有雜質與異味
顏色往往也容易偏色或不穩定。

性能差異，不只是數據上的不同

高純度PLA在列印時能保持穩定熔流性、層間附著力強
同時受溫度影響程度具備更佳穩定的表現，不容易收縮翹邊、尺寸不穩定。
副牌料則常出現色澤不均、拉絲、表面粗糙模糊等問題，難以滿足需要精緻外觀或強度要求的作品。

實際打印與加工表現，差異立見

使用NatureWorks PLA製作的線材
不論在 表面細膩度、流暢度 或 尺寸精度 上，都更容易達到理想結果，長時間列印也不易有異味、不焦化，維護更輕鬆。
對於工作室、商品製作、模型創作者來說——穩定，就是最大的價值。

威秀的堅持：
我們寧可多花成本，也不讓品質打折。
每一卷耗材，皆來自高標準製程與嚴選原料，
只為讓創作者能「放心創作，安心打印」。

]]> 12541 打印更通透！透明 PETG 列印技巧大公開 https://tw.wellshow3d.com/%e6%89%93%e5%8d%b0%e6%9b%b4%e9%80%9a%e9%80%8f%ef%bc%81%e9%80%8f%e6%98%8e-petg-%e5%88%97%e5%8d%b0%e6%8a%80%e5%b7%a7%e5%a4%a7%e5%85%ac%e9%96%8b/ Wed, 29 Oct 2025 18:50:07 +0000 https://www.wellshow3d.com/?p=12515

想讓透明PETG真的「晶瑩剔透」？掌握以下幾個關鍵技巧，輕鬆提升成品質感

讓你的透明PETG不再只是「霧面」，而是真正的「透明感」！

列印參數建議

✅ 增加列印溫度：溫度略高240–250°C（建議依機器與環境微調）

✅ 降低列印速度：建議慢速 40-50mm/s，有助提高透光度


✅ 層高設定：薄層高或厚層高，可減少層紋折射或增加通透度


✅ 填充率：建議使用 100%或薄殼，避免內部結構反光影響透明度

降低霧化的技巧

🔹 使用風扇要適度：過強會導致冷卻太快、變霧，建議降低或關風扇


🔹 關閉線寬優化設定：有些切片軟體內建優化可能影響線材堆疊方式，適當關閉會更穩定


🔹 列印路徑優化設定：盡量順向 如:外牆-內牆-填充，頂部則可以使用同心填充等方式，統一路徑會更均勻通透


🔹 使用光面底板列印：能保持底層光滑清晰

額外建議

1. 盡量避免列印環境潮濕，PETG吸濕後會有氣泡導致起霧！建議材料使用前充分乾燥（50~60°C 烘2–8小時）
2. 列印完成後可打磨拋光或用透明噴漆處理表面，進一步增加光澤

]]> 12515 PLA+與PLA+Pro 差別在哪裡？ https://tw.wellshow3d.com/pla%e8%88%87plapro-%e5%b7%ae%e5%88%a5%e5%9c%a8%e5%93%aa%e8%a3%a1%ef%bc%9f/ Sun, 19 Oct 2025 23:58:38 +0000 https://www.wellshow3d.com/?p=12504

從最早的純 PLA 到升級版 PLA+
到這幾年我們都在持續研究「更穩定、更好印」
但對威秀來說，穩定不是終點，而是起點

PLA+Pro 介紹

這次重新推出的 PLA+Pro，在強度、層黏度、整體穩定性 都全面進化，
更加耐潮、耐用，拉絲更少，列印成功率更高，
適合商業用途與高品質作品輸出，讓你從「好用」進化到「Pro」。

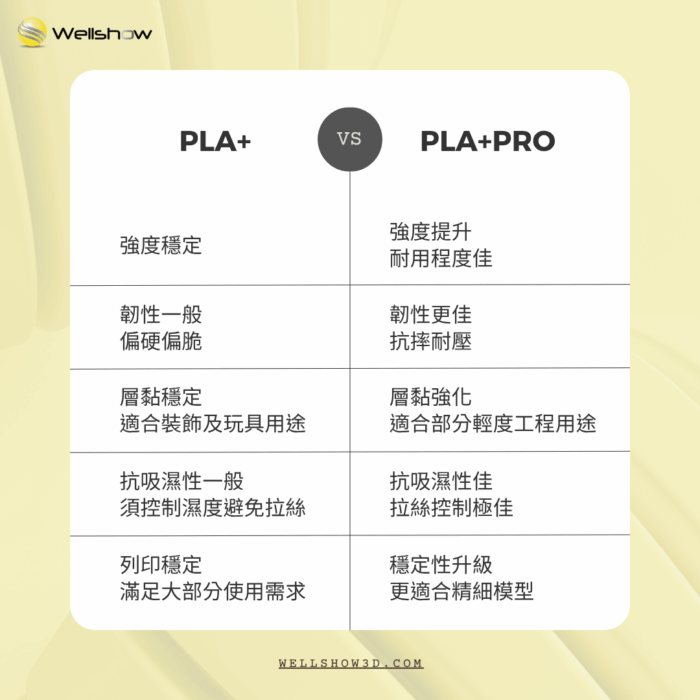

PLA+ Pro 全新升級配方

✅ 層間黏著力再提升 —— 有效減少層裂與翹邊問題，即使大型模型或高支撐結構，也能穩定成型。

✅ 強度提升 15～20% —— 更耐衝擊、不易斷裂，可承受更多組裝與後加工的需求。

✅ 更耐潮、存放壽命更長 ——專屬的吸濕穩定配方，即使台灣潮濕氣候也能維持列印品質。

✅ 拉絲更少、細節更乾淨 ——針對噴嘴斷絲與拉絲問題優化流動性，成品表面更平滑、後處理更省時。

使用場景？

🔹 商業用途與展示作品 —— 表面細緻、層紋更平順，呈現高質感成品
🔹 專案製作與商品開發 —— 精密外觀件、功能性模型、機構樣品
🔹 長時間列印任務 —— 減少堵頭與失敗率，提升整體效率

為什麼我們要推出「Pro」版本？

我們觀察到市場上的PLA+雖然普遍穩定，
但不同品牌在「層黏度」與「耐用性」上仍有差距。
因此我們反覆測試不同配方與改性方式，
最終在穩定度與拉伸強度之間找到完美平衡。

這不只是一次升級，而是一次從使用者角度出發的改善。
讓創作者能更放心地投入作品，不再為列印失敗而浪費時間。

現在已經部分開賣

目前大部分暢銷色系已經升級Pro版本，
後續將陸續新增更多色系。

🔥 現在入手 PLA+ Pro ——
升級不加價，體驗更穩定的列印感受。
讓每一次打印，都能更接近完美。

]]> 12504 3D列印底板黏不住？翹邊？這篇一次幫你搞定！ https://tw.wellshow3d.com/3d%e5%88%97%e5%8d%b0%e5%ba%95%e6%9d%bf%e9%bb%8f%e4%b8%8d%e4%bd%8f%ef%bc%9f%e7%bf%b9%e9%82%8a%ef%bc%9f%e9%80%99%e7%af%87%e4%b8%80%e6%ac%a1%e5%b9%ab%e4%bd%a0%e6%90%9e%e5%ae%9a%ef%bc%81/ Sat, 18 Oct 2025 20:03:27 +0000 https://www.wellshow3d.com/?p=12497

底板沾黏與翹邊問題全解篇

底板沾黏不良、模型翹曲，是列印時最常見的問題之一。
以下整理常見原因與對應解法，幫你少踩坑、多成功！

1. 表面清潔沒做好 → 黏性下降

原因： 空氣中灰塵、手上的油脂殘留在底板，會讓黏性變差。
解法：
✔ 用酒精or洗碗精清潔底板表面
✔ 列印前避免用手直接摸到底板(盡量只碰觸到邊緣)

2. 底板調平不準 → 黏性不均或不足

原因： 噴嘴過高無法壓實首層，或局部距離不平均。
解法：
✔ 使用自動調平or紙張調平法
✔ 有Z Offset功能之設備可微調首層高度

3. 熱床溫度不足 → 材料無法緊貼底板

原因： 熱床不夠熱，材料收縮快、沾黏性差。
解法：
✔ PLA建議熱床 45~65°C(要注意溫度避免影響擠出機正常工作)
✔ ASA等材料建議熱床達 90°C 以上

4. 模型接觸面太小 → 易翹邊或脫落

原因： 接觸面太小，模型與底板的抓力不夠
解法：
✔ 增加裙邊（Brim），穩定黏著面積
✔ 塗上固體or液體膠 增強黏性

5. 周圍環境溫度低 → 模型冷卻太快翹曲

原因： 首層或列印過程中，局部因溫差翹起
解法：
✔ 防止冷風直吹，保持工作環境穩定
✔ 使用Brim + 膠水雙重穩定

6. 首層速度太快 → 黏不牢、失敗率高

原因： 速度過快，首曾與底板接觸時間不足，尚未黏牢
解法：
✔ 將首層速度調為 20~30mm/s
✔ 首層是模型「地基」，要慢要穩！

7. 材料與底板相性不佳 → 建議更換底板類型

某些材料在特定板上黏不住，可嘗試改用 其他種類底板
（：例如PEI、PC、玻璃等不同表面）

8. 特殊材料太黏 → 難脫模？

像 TPU 等柔性材料，黏性過高難以取模。
解法：
✔ 降低熱床溫度
✔ 塗一層膠水當隔離層
✔ 完全冷卻後再取下，較容易脫模

還想知道教學系列的文章，歡迎前往部落格

]]> 12497 常用3D列印材料介紹及選擇 https://tw.wellshow3d.com/%e5%b8%b8%e7%94%a83d%e5%88%97%e5%8d%b0%e6%9d%90%e6%96%99%e4%bb%8b%e7%b4%b9%e5%8f%8a%e9%81%b8%e6%93%87/ Wed, 07 May 2025 00:39:50 +0000 https://www.wellshow3d.com/?p=12327

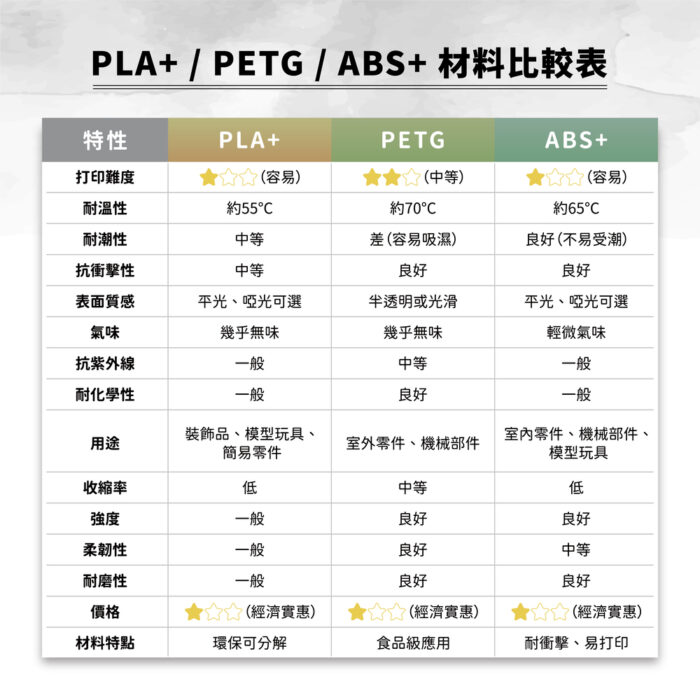

帶你了解PLA+/PETG/ABS+的差異

今天來介紹家用3D列印較常用的材料，包括 PLA+/PETG/ABS+ 等，並提供詳細的特性比較及參數建議，幫助初學者和熟手了解並選擇合適的材料。

PLA+ 材料介紹

PLA+ 是升級版的 PLA，具有更高的強度與韌性，是一種由可再生資源如玉米澱粉或甘蔗製成，並廣泛使用於3D列印的生物可降解塑膠材料。
相較於其他材料，PLA+ 更加易於打印、種類多樣，是許多入門與進階用戶的首選。

優點 👍缺點 ❗
  • 易於打印，適合新手
  • 顏色種類多樣，有平光、啞光或絲綢效果可選
  • 生物可分解，環保友好
  • 低熔點、低收縮，無須封箱打印，幾乎無異味
  • PLA的耐熱性較差，通常在55°C左右，因此需要避免高溫的應用環境
  • 其強度和耐久性不如其他3D列印材料，如PETG、ABS或ABS+
  • 不耐潮，須注意保存，受潮時會影響打印效果及加速劣化
  • 由於是環保材料使用3~5年後可能會劣化分解

使用建議 💡

  • 適用範圍：裝飾性模型、快速原型打樣、DIY小物件
  • 打印溫度：200°C ~ 220°C
  • 熱床溫度：40°C ~ 60°C
  • 注意事項：儲存時應避免潮濕環境，雖然PLA+ 耐潮性比PETG更好，但長期暴露仍會影響打印效果及加速劣化。

PETG 材料介紹

PETG 是聚對苯二甲酸乙二酯的改良版，兼具 PLA 的低打印條件(無須封箱)與 ABS 的強度與韌性。
它具有良好的耐化學性與耐紫外線性，適合需要耐用性高的零件。

優點 👍缺點 ❗
  • 高韌性，耐衝擊
  • 良好的耐化學性與一定程度的耐紫外線性
  • 表面光滑，半透明效果佳，透明材料的首選
  • 無須封箱打印，幾乎無異味
  • 容易吸濕，導致拉絲等模型瑕疵
  • 較容易沾黏噴嘴，偶爾會有小疙瘩產生
  • 表面油亮質感，部分場合應用不能
  • 收縮率相對PLA+高，對打印技巧相對要求

使用建議 💡

  • 適用範圍：戶外零件、機械部件、食品接觸類模型
  • 打印溫度：230°C ~ 250°C
  • 熱床溫度：60°C ~ 80°C
  • 注意事項：PETG 非常容易吸濕，開封後請妥善密封保存，並注意打印過程中的沾黏與拉絲問題。

ABS+ 材料介紹

ABS+ 是標準 ABS 的低溫版本，改善了氣味、收縮與翹邊問題，因此可使用開放式打印機直接打印，無須與傳統ABS一般須封箱打印，具有很高的耐衝擊性與層黏性。適合打印對強度要求高的工程部件。

優點 👍缺點 ❗
  • 不像PLA+那樣隨著時間的推移會分解脆化
  • 打印難度遠低於PETG，使用起來像PLA+一樣簡單
  • 沒有一般ABS的毒氣和異味問題，使用環境更友好
  • 免去了打印ABS時必須封箱的麻煩，大大降低了使用門檻
  • ABS+的耐潮性優異，吸濕後仍可維持高穩定性
  • 耐溫僅略高於PLA+，不適合高溫或戶外使用
  • 耐溫不如標準 ABS與PETG
  • 雖然氣味已經降低近七成，但少量氣味有部分使用者仍無法接受

使用建議 💡

  • 適用範圍：細節複雜之機械結構件、工程零件
  • 打印溫度：220°C ~ 240°C
  • 熱床溫度：40°C ~ 60°C
  • 注意事項：威秀ABS+ 已經比傳統ABS減少近七成的氣味，但列印過程中仍會產生少量氣味，建議在通風的環境下打印。

如果還想知道更多材料的比較，歡迎前往 選購指南

]]> 12327  最新食品級測試報告 https://tw.wellshow3d.com/%e6%9c%80%e6%96%b0%e9%a3%9f%e5%93%81%e7%b4%9a%e6%b8%ac%e8%a9%a6%e5%a0%b1%e5%91%8a/ Thu, 13 Mar 2025 05:27:38 +0000 https://www.wellshow3d.com/?p=12144

親愛的客戶們：

Wellshow PLA+ PRO 、PETG 3D列印耗材，送實驗室測試符合FDA食品接觸等級標準！

Wellshow 堅持使用食品接觸等級原料，這是我們對客戶承諾的堅定表現。代表我們的產品符合FDA在食品接觸材料方面的嚴格標準，並且可以安全用於與食品接觸的應用中。

威秀團隊將繼續努力，確保我們的產品不僅滿足標準，而且超出您的期望。期待著為您提供更多優質的產品和服務。如果需要進一步了解我們的產品，請隨時與我們聯繫。感謝大家的支持和信任！

PLA+ PRO

PETG

]]> 12144 小線盤新解決方案 https://tw.wellshow3d.com/%e5%b0%8f%e7%b7%9a%e7%9b%a4%e6%96%b0%e8%a7%a3%e6%b1%ba%e6%96%b9%e6%a1%88/ Tue, 18 Feb 2025 03:10:35 +0000 https://www.wellshow3d.com/?p=12102

親愛的客戶們：

目前小線盤只有幾個顏色有少量庫存。感謝「丞晞造物」提供解決方案。

X1C/P1S 搭配AMS 才需要列印外套，單捲外掛列印或拓竹A1系列不受影響，再次感謝客戶們支持。

檔案下載
]]> 12102 小線盤新解決方案 - Wellshow威秀3D列印耗材 nonadult 線盤偏小AMS解決方案 https://tw.wellshow3d.com/%e7%b7%9a%e7%9b%a4%e5%81%8f%e5%b0%8fams%e8%a7%a3%e6%b1%ba%e6%96%b9%e6%a1%88/ Thu, 29 Aug 2024 08:43:15 +0000 https://www.wellshow3d.com/?p=11090

親愛的客戶您好，

由於我們料盤供應商操作失誤，近期有一批料盤的尺寸略小1-2mm，導致 X1/P1系列部分版本的AMS時摩擦力不足，影響AMS收線運作。(X1/P1 AMS系統，線盤大小有限制，某些版本AMS沒有影響)

我們已經準備了一個列印檔案，印刷後套上後滾輪就可以正常使用這批略小的料盤，對於普通尺寸的料盤也可以正常使用。

另A1系列使用 AMS lite、創想、海王星等其他廠牌打印機完全不受此事件影響，請放心使用。

使用說明：

檔案下載

AMS圓筒檔案列印後，只需將其安裝在 AMS 系統的後側滾筒上，即可正常使用偏小的線盤。該列印件同時還能減少滾筒磨損，增加AMS滾筒的使用壽命。

 我們對此事件可能給您帶來的不便深感抱歉，並再次感謝您的理解與支持。新生產的料盤於發現問題後，已立即修改符合AMS線盤。

此致 Wellshow 威秀3D

2025/02/12更新:

感謝「丞晞造物」提供小線盤-圈套圖檔，搭配拓竹AMS使用，接觸滾輪轉動更順暢。

檔案下載

]]> 11090 線盤偏小AMS解決方案 - Wellshow威秀3D列印耗材 nonadult 符合FDA食品接觸級標準試驗 https://tw.wellshow3d.com/fda-%e9%a3%9f%e5%93%81%e6%8e%a5%e8%a7%b8%e7%ad%89%e7%b4%9a%e8%aa%8d%e8%ad%89/ Mon, 05 Feb 2024 09:01:42 +0000 https://www.wellshow3d.com/?p=10776

親愛的客戶們：

Wellshow PLA+ 、PETG、ABS+PRO 3D列印耗材，送實驗室測試符合FDA食品接觸等級標準！

Wellshow 堅持使用食品接觸等級原料，這是我們對客戶承諾的堅定表現。代表我們的產品符合FDA在食品接觸材料方面的嚴格標準，並且可以安全用於與食品接觸的應用中。

威秀團隊將繼續努力，確保我們的產品不僅滿足標準，而且超出您的期望。期待著為您提供更多優質的產品和服務。如果需要進一步了解我們的產品，請隨時與我們聯繫。感謝大家的支持和信任！

PLA+

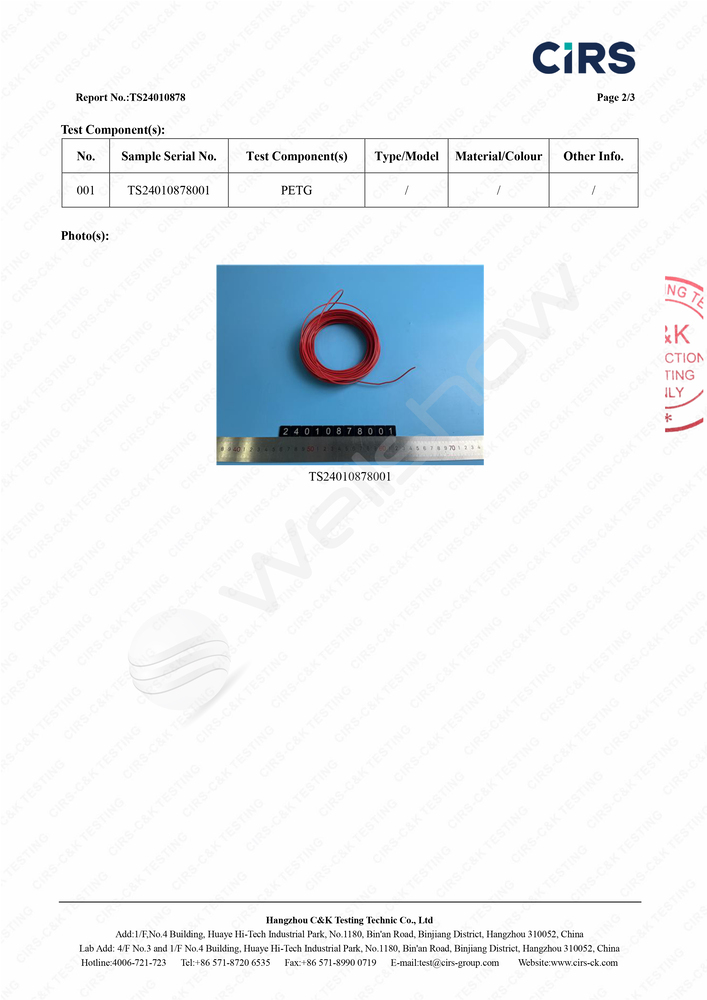

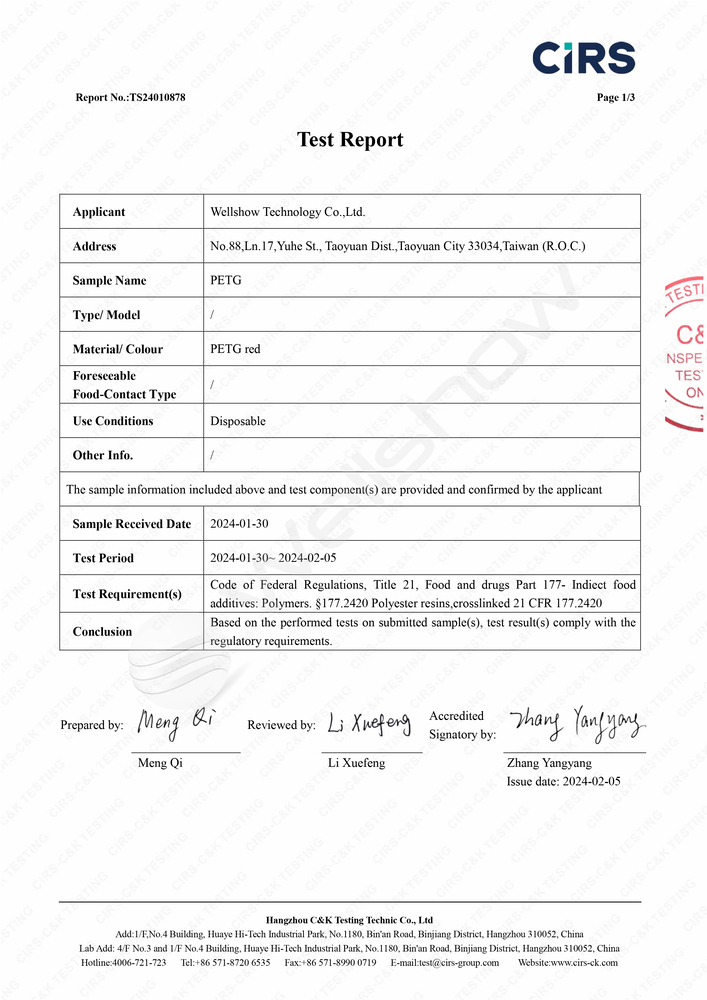

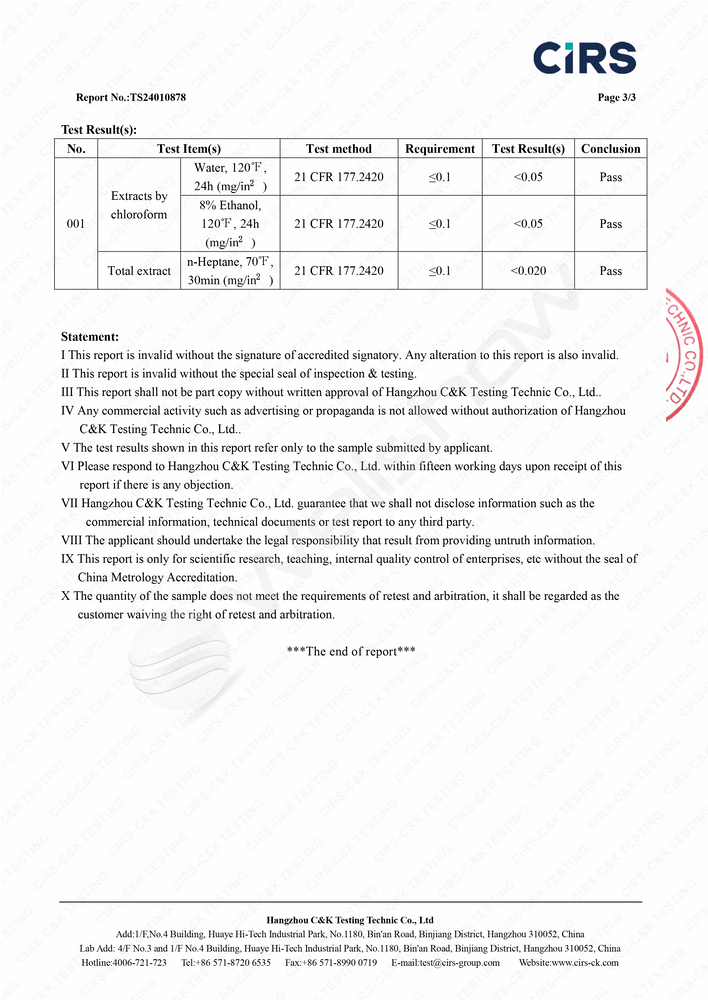

PETG

ABS+

]]> 10776
